国产成人三级_国产精品一区二区三区视频网站_免费人成在线观看网站_久久亚洲精品国产亚洲老地址_日本韩国在线视频_色综合天天综合网中文字幕_免费在线观看羞羞视频

鋰離子電池以其高能量、高功率密度等特點(diǎn)，在小型移動(dòng)電子設(shè)備上得到了廣泛應(yīng)用，目前正致力于開(kāi)發(fā)電動(dòng)汽車以及智能電網(wǎng)用長(zhǎng)壽命鋰離子儲(chǔ)能電池。
　　尖晶石結(jié)構(gòu)的Li4Ti5O12作為一種新的負(fù)極材料，正逐漸成為研究熱點(diǎn)。Li4Ti5O12其電位平臺(tái)在1.54V，高的電位平臺(tái)避免了鋰枝晶的形成，從而提高了電池的安全性能；同時(shí)在鋰離子嵌入/脫出過(guò)程中的體積“零應(yīng)變”，具有潛在的循環(huán)性好的優(yōu)勢(shì)。
    純Li4Ti5O12為寬帶隙材料，具有低的電子電導(dǎo)率，無(wú)法在大電流密度下進(jìn)行充放電；而且以Li4Ti5O12為負(fù)極的鋰離子電池在使用和貯存過(guò)程中由于表面催化反應(yīng)，有持續(xù)脹氣問(wèn)題，帶來(lái)一定安全隱患和降低循環(huán)壽命。
    對(duì)其進(jìn)行表面包覆是解決其問(wèn)題的有效途徑之一，但如何得到均勻的包覆層以及實(shí)現(xiàn)在較低溫度下得到高電導(dǎo)率的包覆層一直是一個(gè)重要的技術(shù)難題。
　　中國(guó)科學(xué)院物理研究所/北京凝聚態(tài)物理國(guó)家實(shí)驗(yàn)室(籌)的清潔能源實(shí)驗(yàn)室E01組博士生趙亮與胡勇勝研究員等提出了一種利用含氮元素離子液體實(shí)現(xiàn)均勻薄層(1-2nm)含氮元素?fù)诫s碳包覆Li4Ti5O12負(fù)極材料的技術(shù)，包覆改性后的材料顯示了突出的循環(huán)性(半電池循環(huán)2000次容量保持率83%)與倍率特性(在10C(6分鐘充放電)倍率下容量保持率80%，容量為129 mAh/g)。
    這種方法的優(yōu)點(diǎn)在于：離子液體具有較低的蒸汽壓，在熱處理過(guò)程中不會(huì)有溶劑揮發(fā)的問(wèn)題，所以易于形成均勻的包覆層；離子液體有種類豐富的陰、陽(yáng)離子可以選擇，便于調(diào)節(jié)其中氮的構(gòu)型和含量。此外，該低溫包碳方法還可以推廣到對(duì)其它電極材料的包覆。以上工作發(fā)表在Adv. Mater. , 23, 1385-1388, 2011上。
　　為了進(jìn)一步研究氮元素?fù)诫s包碳的機(jī)理，與SF5組的博士生丁子敬和孟勝研究員合作，構(gòu)建了graphene-或N-doped graphene-Li4Ti5O12界面結(jié)構(gòu)模型，獲得了界面電荷轉(zhuǎn)移的圖像，間接說(shuō)明通過(guò)氮摻雜可以提高表面電導(dǎo)；通過(guò)包覆，可以消除Li4Ti5O12表面的不飽和懸鍵，有利于提高其循環(huán)穩(wěn)定性，也可能有利于解決Li4Ti5O12基鋰離子電池的脹氣問(wèn)題。以上工作發(fā)表在Phys. Chem. Chem. Phys., 13, 15127-15133, 2011上，并申請(qǐng)了相關(guān)發(fā)明專利。

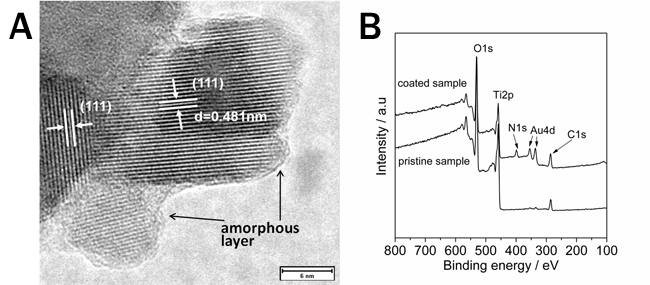

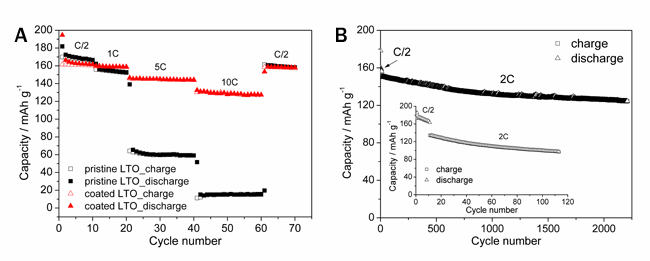

　　上述工作得到了科技部?jī)?chǔ)能材料研究創(chuàng)新團(tuán)隊(duì)、科學(xué)院知識(shí)創(chuàng)新工程能源項(xiàng)目群方向性項(xiàng)目、科學(xué)院百人計(jì)劃、基金委能源項(xiàng)目群重點(diǎn)項(xiàng)目、廣東省科技廳的支持。 　　圖1：氮元素?fù)诫s碳包覆的Li4Ti5O12的表征結(jié)果：(A)為透射電鏡圖片，可以看出顆粒表面形成了均勻的無(wú)定型包覆層；(B)為包覆前后樣品的XPS，包覆后出現(xiàn)了氮元素的峰。 　　圖2：氮元素?fù)诫s碳包覆的Li4Ti5O12的倍率性能(A)和半電池的循環(huán)性能(B)，(B)圖插圖是原始樣品的循環(huán)性能。 　　圖3：(A) CVD方法制備的碳包覆Li4Ti5O12樣品，可以看出表面有1-2層的graphene包覆層；(B) graphene-或N-doped graphene-Li4Ti5O12界面模型的側(cè)視圖，Li4Ti5O12界面為Ti原子終止層。


(責(zé)任編輯：admin)
