本文提出了一套微型溫差發電器供給無線傳感器網絡的系統。該系統以微型溫差發電器作為能量源，以德州儀器公司的超低功耗能量管理芯片BQ25504作為DC-DC升壓變換器實現了可以從低至80mV的能量源采集能量，并利用外圍電路實現對能量源的最大功率點跟蹤控制，并結合能量緩沖器在必要時存儲能量，然后通過MIC841N雙電壓比較器和TPS78001超低壓差線性穩壓器，實現了微型溫差能量的有效采集和利用。該系統通過高效的能量收集和有效的能量管理實現了無線傳感器網絡的功能，成為了真正的能量自供給無線傳感器系統，同時也順應了現在我國通信行業綠色無線電的發展要求。

　　1. 基于微型溫差發電器的無線傳感器網絡節點架構模型

　　為了滿足微型溫差發電器供給的無線傳感器網絡系統的要求，本文設計了如下的無線傳感器節點發射端的系統架構，如下圖1所示。

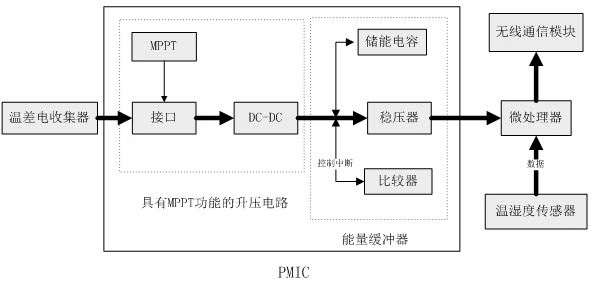

圖 1 微型溫差發電器無線傳感器網絡節點發射端架構

　　由圖1可知，微型溫差發電器供電的無線傳感器網絡節點的發射端結構由溫差電能收集器、具有MPPT功能的升壓電路、能量緩沖器和系統負載（無線傳感器節點）組成。溫差電能收集器是由熱電轉換芯片組成的，可以根據實際的應用場所的大小和所需電能的多少?zèng)Q定熱電轉換芯片表面積大小和疊加的層數，用以滿足不同的應用環境。

　　電源管理集成電路主要是由最大功率點跟蹤模塊（MPPT）、電能輸出接口、充電器（DC-DC升壓模塊）、能量緩沖器構成。其中能量緩沖器電路由儲能電容、比較器電路和穩壓器電路構成。負載主要包括處理傳感器采集到的數據，并通過無線發射模塊發射出去。

　　由圖1可知，在微型溫差發電器供電的無線傳感器網絡節點中，電源能量管理電路（Power Management Integrated Circuit, PMIC）是極其重要的一環，它所包含的電路功能多而重要，是微型溫差發電器能量采集系統的關鍵所在。

　　2. 電源能量管理控制電路（PMIC）設計方案

　　2.1 電源能量管理控制電路（PMIC）整體設計方案

　　在本文中電源管理控制電路主要包含了如下功能，最大功率點跟蹤、DC-DC升壓轉換和能量緩沖。

　　如圖2所示，基于微型溫差發電器的能量自供給無線傳感器系統的能量采集和管電路主要是由芯片BQ25504、MIC841N、TPS78001和儲能電容器以及它們相應的外圍電路構成。超低電壓升壓轉換和管理芯片BQ25504，低功耗多功能電壓比較器MIC841N和線性穩壓輸出芯片TPS78001一起構成了微型溫差發電器供給的無線傳感器網絡節點的溫差能量采集和管理使用的多重功能。

圖2 系統溫差能量采集和應用電路原理圖

　　在本文中，BQ25504電源管理芯片主要實現了從熱能轉換模塊中以超低功耗汲取能量。BQ25504是一個16個引腳的、3mm*3mm分裝的高效率能量管理芯片，16個引腳依次逆時針分布，本文通過合理地應用這些引腳的相應的功能，實現了微型能量的高效管理。除此之外，該芯片的一個顯著優點是擁有超低的工作啟動電壓，這使得它可以在穩定工作時從低至80mv的能量源提取能量，并對超低電壓進行升壓轉換，以便后續電路進行存儲使用。在本文電路中，搭配合適的外圍電路實現了從超低功率能量源采集電能的最大功率點跟蹤，這對于微型溫差能量自供給系統有著至關重要的作用。同時通過外圍電路設定過壓和欠壓的電路保護，保證芯片的穩定工作。

　　MIC841N是一個超低功耗的具有內部參考電壓的雙電壓比較器。在本文中通過設置其電壓比較的上限和下限來驅動后面的線性穩壓器。其工作的特點是，通過不斷的檢測引腳VDD上的電壓，并與引腳LTH和HTH上設定的工作電壓進行比較，從而確定輸出的電壓（即引腳OUT的輸出信號）的高低，進而控制穩壓器TPS78001的工作狀態。

　　TPS78001是TI生產的超低功耗穩壓器，它可以實現電路輸出電壓的穩壓作用，通過設置相應的外圍電路的電阻參數，可以使輸出得到一個穩定的電壓，這樣就可以穩定地驅動后面的無線傳感器發射節點。

　　為了更好的對圖2設計電路進行解釋說明，下面對上述電路圖的各個模塊包含的芯片和相關電子元件，以及工作方式和功能進行詳細的描述。

　　圖2中的電路是微型溫差發電器自供電系統的總體電路圖，根據實際電路的作用可將其劃分為三個電路，在此以電路A、B和C來代替。

　　電路A是以BQ25504芯片為核心的具有MPPT功能的DC-DC升壓變換器電路以及能量存儲電路；電路B是以MIC841N芯片為核心的雙電壓比較器電路；電路C是以TPS78001芯片為核心的穩壓器輸出電路。
