近年來，電解水制氫受到學術(shù)界廣泛關(guān)注，尋找廉價高效的非鉑電催化劑成為時下研究熱點。作為當下“明星材料”的石墨烯具有導電性好、耐腐蝕等優(yōu)點，科研人員致力于將其開發(fā)為高活性酸性析氫電催化劑，然而很多碳基催化劑的活性與貴金屬相比有很大差距，如何將石墨烯碳基材料開發(fā)成高活性電催化劑是熱點課題。近日，中國科學技術(shù)大學合肥微尺度物質(zhì)科學國家研究中心和化學與材料科學學院材料系教授陳乾旺課題組，以貴金屬銥摻雜的金屬有機框架材料作為前驅(qū)體，一步煅燒制備了氮摻雜的類石墨烯層包裹銥鈷合金核殼結(jié)構(gòu)材料，在酸性電解質(zhì)析氫反應(yīng)中表現(xiàn)出高活性和高穩(wěn)定性，相關(guān)研究成果發(fā)表在《先進材料》上。

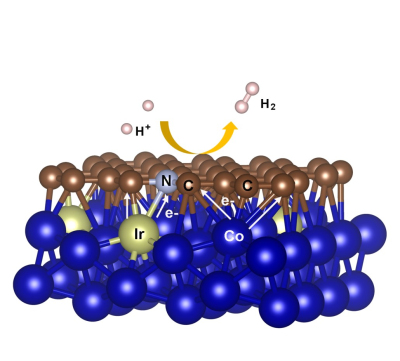

催化劑結(jié)構(gòu)及電催化析氫反應(yīng)示意圖


　　銥鈷合金可向表面活性位點轉(zhuǎn)移電子，銥鈷合金表面包覆的氮摻雜的石墨烯層類似“鎧甲”，利于防止合金內(nèi)核被酸腐蝕。作為酸性析氫電催化劑（其中銥的含量僅為1.56wt.%），其塔菲爾斜率僅為23mV/dec，達到10mA/cm2電流密度時其過電位僅為24mV，顯示出與商用的20%Pt/C電催化劑可比的電催化析氫性能。密度泛函理論模擬計算發(fā)現(xiàn)，氮摻雜原子近鄰的碳原子是電催化反應(yīng)的活性位點，銥的引入促進了電子向類石墨烯層表面遷移，降低了活性位點的氫吸附自由能。材料的表面結(jié)構(gòu)表征和元素成分成像分析等，揭示了氮元素摻雜量的增加以及銥元素在合金內(nèi)核表面的富集有利于催化劑性能的提升。該工作為今后尋找更為廉價、高效的電催化析氫催化劑提供了新思路。



　　研究工作得到了國家自然科學基金委、中科院和教育部中央高�；�本科研業(yè)務(wù)費等的支持。
