       在不斷增加的電動汽車的續航里程的推動下，容量更高的高鎳材料的應該用逐漸普及開來，通常而言高鎳材料主要分為兩類，其中一類是NCA材料（典型的如LiNi0.80Co0.15Al0.05O2），Ni含量在80%左右，根據不同廠家工藝和材料配比，容量可達170-200mAh/g。其次是NCM811材料，其可逆容量通常達到180-200mAh/g。近年來，國內材料廠家在NCM811材料技術上已經比較成熟，推出了很多性能不錯的產品，而NCA材料的發展則相對比較滯后，生產NCA材料的廠家比較少，推出的產品也相對于日本有一定的差距。



       更高的Ni含量在帶來更高的容量的同時，也帶來了一系列的問題：1）高鎳材料通常界面穩定性差，容易與空氣中的CO2和H2O發生反應，在顆粒的表層生成一層LiOH、Li2CO3絕緣層，引起阻抗的增加；2）在充電狀態下Ni4+的強氧化性往往造成電解液在顆粒表面的分解；3）Ni2+（0.69A）的離子半徑與Li+（0.76A）比較接近，因此材料制備和循環過程中就非常容易發生Li/Ni混排的現象，Ni占據Li位會導致可逆容量的降低和Li+的擴散系數降低。



       近日，日本住友化學的Sumika化學分析服務有限公司的Yu Yamamoto（第一作者，通訊作者）通過高角分辨率電子通道X射線譜手段對NCA材料在循環中Li/Ni混排引起的相變，并對Li/Ni混排層的比例進行了定量分析。

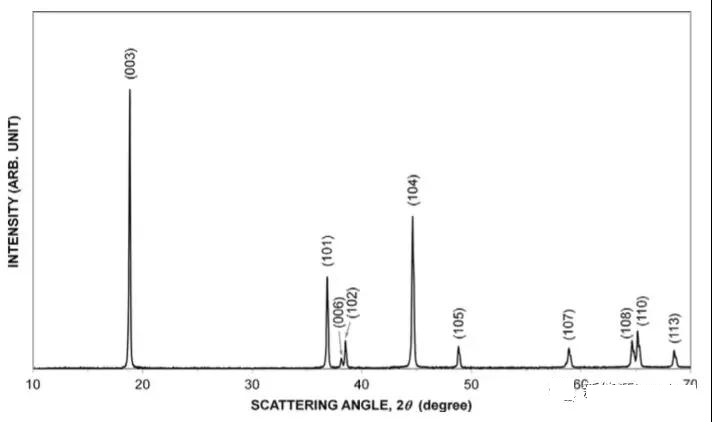

       首先Yu Yamamoto利用X射線手段對涂布在Al箔上的NCA材料的結構進行了分析（X射線譜如上圖所示），根據X衍射數據計算可以得到NCA材料的晶胞尺寸在a=2.861A，c=14.17A，由于晶胞參數中c值對Li/Ni混排比較敏感，而a值對混排并不敏感，而該材料的c/a值為4.95，表明該NCA材料具有高度有序的晶體結構，Li/Ni混排比例較低。

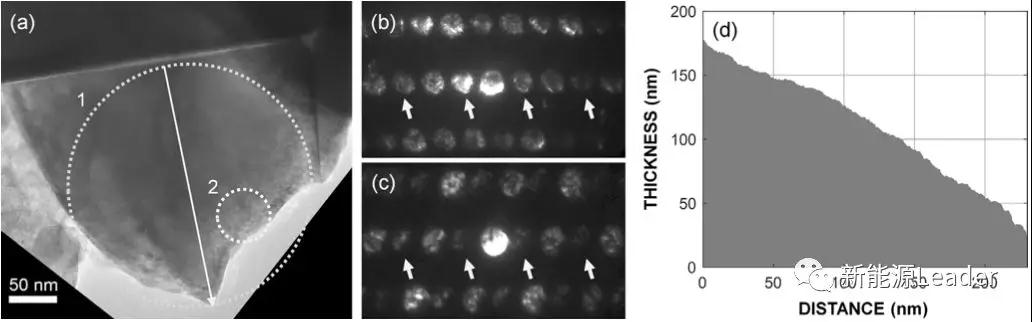

      下圖為NCA材料的TEM圖像，圖b和c分別為顆粒中央和邊緣位置的投射、衍射光斑，其中用箭頭標出的位置為衍射光斑，當NCA從有序?qū)訝罱Y(jié)構轉變?yōu)闊o序的巖鹽結構時，箭頭表示的光斑結構會逐漸變?nèi)酢⑾�失，我們對比顆粒邊緣（圖c）和中央位置（圖b）的衍射圖案可以發現，顆粒邊緣的衍射光斑亮度較弱，表明可能顆粒邊緣位置的NCA已經大部分轉變?yōu)闊o序的巖鹽結構。





       下圖為完全有序結構、部分有序結構和無序結構的NCA材料的晶體結構示意圖，分別用O-相，P-相和D-相來表示，作者認為NCA材料在結構衰變中可能存兩種結構，一種是雙層結構，即有序結構O相的上下表面分別存在無序結構D相，即D/O和O/D，另外一種三層結構，即在有序相O相和無序相D相之間存在過渡相P相，也就是D/P/O和O/P/D結構。

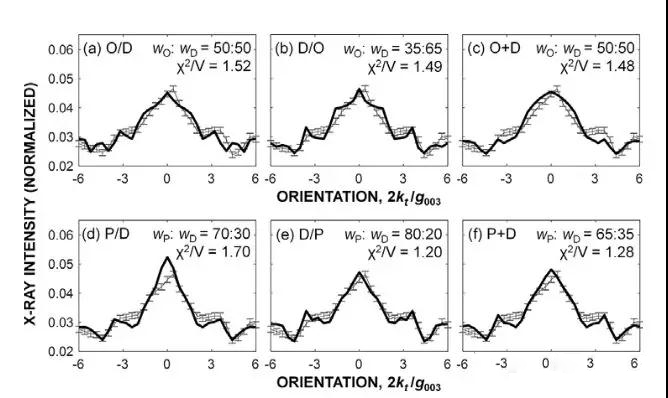

       下圖為Yu Yamamoto分別采用O/D、D/O結構模型和O/P/D、D/P/O結構模型對NCA材料的Ni-K曲線進行擬合的結果，可以從圖中看到采用雙層結構的O/D結構擬合效果并不好，擬合優度在1.5左右，而我們在模型中引入部分有序相（P-相）后能夠看到材料的擬合效果明顯提高了，擬合優度也提高到了1.3以下（擬合優度最大為1，越接近1則表示擬合的越好），表明引入部分有序相的模型能夠更好的模擬實驗結果。





      下圖為反應擬合優度與O、P、D三種物相比例之間關系的三角圖，其中Wo+Wp+Wd=1，分別對Ni、Co、Al、O的K線進行擬合，從總的擬合結果來看，O/P/D模型的最佳擬合優度為1.7，其中Wo: Wp: Wd = 0:70:30，D／P／O模型的最佳擬合優度為1.6，Wo: Wp: Wd = 10:80:10，而擬合程度最好的為O+P+D平行層模型，Wo: Wp: Wd = 30:40:30，擬合優度達到1.3左右。





       Yu Yamamoto的研究表明NCA材料在完全有序?qū)訝罱Y(jié)構和完全無序巖鹽結構之間還存在一個過渡層——部分有序結構，也就是Li／Ni發生部分混排，而通過模型的擬合也發現，部分有序結構是一個獨立的層的形式存在的，而不是均勻的分布在整個顆粒內部，這也表明NCA材料的衰變是從顆粒的表面開始發生，逐漸相顆粒的內部進行過渡的。Yu Yamamoto的工作也實現了對NCA材料中層狀結構、巖鹽結構和部分有序結構的定量分析，對于指導NCA材料的優化具有重要的指導意義。
