當前位置: 電池聯(lián)盟網(wǎng) > 前沿 >
中外大學聯(lián)合揭示鋰枝晶生長機理 助力全固態(tài)電池商業(yè)化
時間:2020-01-08 15:51來源:知社學術(shù)圈 作者:綜合報道
點擊:
次
鋰離子二次電池以其高能量密度已在便攜式電子設備領域得到了廣泛應用，但是依然不能滿足電動汽車和電網(wǎng)等大容量儲能裝置對高能量密度的需求。金屬鋰具有高比容量（3860 mAh g-1）和低電化學勢（‒3.04 V相對于標準氫電極），是理想的高能量密度負極材料。以金屬鋰為負極的固態(tài)電池被認為是高能量密度、高安全性可充放儲能裝置未來的發(fā)展方向。
但研發(fā)金屬鋰電池極具有挑戰(zhàn)，雖然歷時多年，以金屬鋰為負極的高能量密度可充放電池仍未實現(xiàn)商業(yè)化，其中最主要原因是在循環(huán)過程中的不可控鋰枝晶（一種樹狀晶體，其針狀突起稱為晶須）生長，當鋰枝晶生長到一定程度時可穿透固態(tài)電解質(zhì)，使電池短路失效；此外，如果鋰枝晶發(fā)生纏繞或斷裂，就會形成“死鋰”，造成電池容量嚴重衰減，因此鋰枝晶的生長是阻礙金屬鋰電池應用的最大障礙。
諸多研究致力于探索如何抑制鋰枝晶的產(chǎn)生，但是以往研究主要停留在宏觀尺度，鋰枝晶生長的微觀機理、力學性能、刺穿固態(tài)電解質(zhì)的機制及抑制其生長的科學依據(jù)都不清楚。

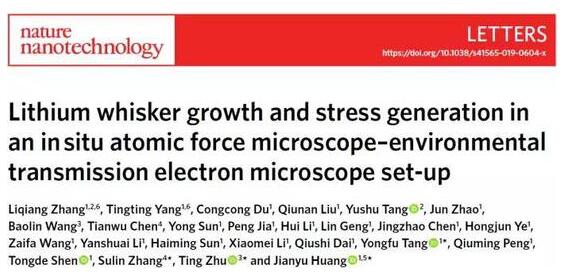

燕山大學黃建宇教授、沈同德教授和唐永福副教授等聯(lián)合美國佐治亞理工學院朱廷教授和賓夕法尼亞大學張宿林教授，在Nature Nanotechnology發(fā)表題為“Lithium whiskers growth and stress generation in an in situ atomic force microscope-environmental transmission electron microscope setup”的研究論文，實時、直觀地記錄了鋰枝晶生長的微觀機制，精準測定了其力學性能和力—電耦合特性，并提出固態(tài)電池中抑制鋰枝晶生長的可行性方案。張利強博士和楊婷婷博士研究生為論文的共同第一作者。

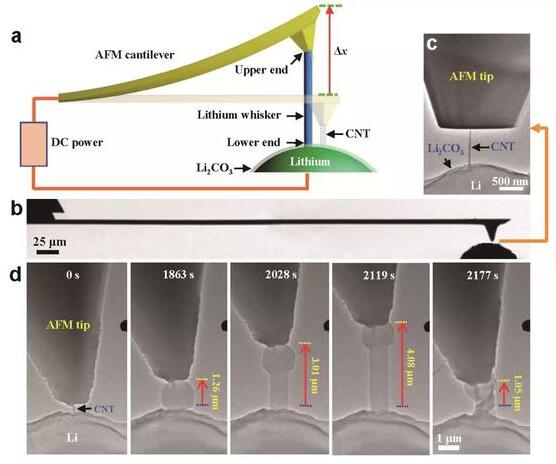

圖1： AFM-ETEM納米電化學測試平臺。可實現(xiàn)原位觀測納米固態(tài)電池中鋰枝晶生長機制及其力學性能和力-電耦合精準定量測量。
研究者們將原子力顯微鏡（AFM）和環(huán)境透射電子顯微鏡（ETEM）相結(jié)合，實現(xiàn)原位納米尺度鋰枝晶生長及其力學性能、力-電耦合精準測定。發(fā)現(xiàn)鋰枝晶生長過程中可產(chǎn)生的應力高達130MPa， 通過原位壓縮實驗發(fā)現(xiàn)鋰枝晶屈服強度高達244MPa，這一數(shù)值遠高于宏觀金屬鋰的屈服強度（——1MPa）。
該論文的創(chuàng)新之處在于：
發(fā)明了一種基于原子力顯微鏡—環(huán)境透射電鏡（AFM-ETEM）原位電化學測試平臺。AFM一方面作為生長鋰枝晶的電極，另一方面對鋰枝晶生長過程中產(chǎn)生一個約束力，還可同時實時監(jiān)測生長應力大小。該平臺可廣泛應用于研究鈉、鉀、鎂、鈣等電池體系中枝晶生長的力學以及力-電耦合問題。
建立起了一種有效的研究鋰枝晶的動態(tài)原位實驗表征新技術(shù)，確定了電化學驅(qū)動和非電化學驅(qū)動下微納尺度鋰枝晶的力學性能，提出了一種基于固態(tài)電解質(zhì)的結(jié)構(gòu)缺陷、力學性能與鋰枝晶力學性能適配關(guān)系實現(xiàn)抑制鋰枝晶生長的可行性方案。
巧妙利用ETEM技術(shù)，通過在ETEM中通入CO2，在Li金屬表面原位生長出納米尺度的Li2CO3固態(tài)電解質(zhì)（SEI）保護層。正是這一層超薄的Li2 CO3SEI保護層顯著地提高了超活潑鋰金屬在透射電鏡中的穩(wěn)定性，防止其受到電子束損傷，從而實現(xiàn)了在室溫條件下亞微米級鋰枝晶生長過程的原位成像、力學性能以及力-電耦合測量。
該研究顛覆了研究者對鋰枝晶力學性能的傳統(tǒng)認知，為抑制全固態(tài)電池中鋰枝晶生長提供了新的定量基準。為設計具有高容量長壽命的金屬鋰固態(tài)電池提供了科學依據(jù)。該研究成果將助力固態(tài)電池在電動汽車、大型儲能和便攜電子器件等領域應用研發(fā)。該工作得到國家基金委和科技部的大力支持。
文章標簽：
全固態(tài)電池
鋰枝晶
免責聲明：本文僅代表作者個人觀點，與中國電池聯(lián)盟無關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本網(wǎng)證實，對本文以及其中全部或者部分內(nèi)容、文字的真實性、完整性、及時性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實相關(guān)內(nèi)容。
凡本網(wǎng)注明 “來源：XXX（非中國電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負責。
如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的，請在一周內(nèi)進行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@www.astra-soft.com
凡本網(wǎng)注明 “來源：XXX（非中國電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負責。
如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的，請在一周內(nèi)進行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@www.astra-soft.com
猜你喜歡
-
密歇根大學列出鋰金屬固態(tài)電池的主要問題 以推動其商業(yè)化發(fā)展
2021-06-07 08:38 -
崔屹鮑哲南團隊設計新型電解液，有望解決金屬鋰電池循環(huán)壽命難題
2021-06-04 10:10 -
南京大學金鐘課題組設計介觀結(jié)構(gòu)鋰負極材料用于高比能鋰金屬電池
2021-06-04 08:53 -
得州農(nóng)工大學開發(fā)新型無金屬多肽電池 可根據(jù)要求進行降解
2021-05-15 13:19 -
哈佛大學團隊打造新型固態(tài)鋰金屬電池：10-20分鐘為電動汽車充滿電
2021-05-14 10:53 -
阿爾托大學開發(fā)電池回收新方法 不需要破碎或溶解電池
2021-05-11 21:28 -
花王與大學合作研發(fā)用汗水發(fā)電的生物電池
2021-05-07 09:15 -
昆士蘭大學開發(fā)新型石墨烯-鋁電池 比當前鋰離子電池的壽命長3倍
2021-04-29 08:47 -
吉林大學于吉紅院士科研團隊在固態(tài)鋰空電池研發(fā)方面取得重要進展
2021-04-23 09:57 -
四川大學在下一代高性能鋰離子電池研究方面取得新進展
2021-04-14 09:13
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
專題
相關(guān)新聞
-
密歇根大學列出鋰金屬固態(tài)電池的主要問題 以推動其商業(yè)化發(fā)展
2021-06-07 08:38 -
崔屹鮑哲南團隊設計新型電解液，有望解決金屬鋰電池循環(huán)壽命難題
2021-06-04 10:10 -
南京大學金鐘課題組設計介觀結(jié)構(gòu)鋰負極材料用于高比能鋰金屬電池
2021-06-04 08:53 -
得州農(nóng)工大學開發(fā)新型無金屬多肽電池 可根據(jù)要求進行降解
2021-05-15 13:19 -
哈佛大學團隊打造新型固態(tài)鋰金屬電池：10-20分鐘為電動汽車充滿電
2021-05-14 10:53 -
阿爾托大學開發(fā)電池回收新方法 不需要破碎或溶解電池
2021-05-11 21:28 -
花王與大學合作研發(fā)用汗水發(fā)電的生物電池
2021-05-07 09:15 -
昆士蘭大學開發(fā)新型石墨烯-鋁電池 比當前鋰離子電池的壽命長3倍
2021-04-29 08:47
本月熱點
-
2020年鋰電池行業(yè)研究報告
2021-05-11 11:24 -
突發(fā)｜深圳一鋰電企業(yè)停止經(jīng)營、解散員工！
2021-05-11 10:02 -
4月我國動力電池裝車量同比上升134.0%
2021-05-13 08:26 -
如何看待Pack內(nèi)鐵鋰和三元混用
2021-06-01 09:25 -
可充電中性鋅空氣電池：進展，挑戰(zhàn)和未來
2021-05-19 10:59 -
揭開贛鋒鋰業(yè)的家底
2021-06-03 09:46 -
“電池荒”來襲，生產(chǎn)純電動汽車的車企要被卡脖子了？
2021-06-01 21:22
©2017 版權(quán)所有 電池聯(lián)盟 華杰永泰科技（北京）有限公司 承辦 Power by DedeCms
價值成就行業(yè)品牌！竭誠為您提供最新最熱的資訊
京ICP備09081210號
價值成就行業(yè)品牌！竭誠為您提供最新最熱的資訊
京ICP備09081210號
企業(yè)微信號
微信公眾號
