富鎳正極制備新方法誕生！有望為下一代鋰離子電池帶來希望
時間:2020-12-28 10:55來源:DeepTech深科技 作者:綜合報道
點擊:
次
圖 | Science封面 （第370卷，第6522期）
隨著便攜式電子設備及遠程電動汽車的快速發展，人們希望鋰電池同時具有多種特性，容量大、安全性高、使用壽命長......但有這樣一個問題，如果鎳含量高，鋰離子電池容量可以顯著提升，穩定性卻會變差，而穩定性變差很可能帶來安全隱患。
近日，美國能源部太平洋西北國家實驗室（PNNL）Jie Xiao 的研究團隊，發現了使單晶、富含鎳的正極更堅固、更高效的方法。他們還開發了擴散誘導應力模型，以了解平面滑動的起源，他們還得到了避免裂紋的方法，打破了鋰離子電池不能持久的障礙，該研究成果已發表在Science封面。
談及該研究的初衷，該研究的通訊作者 Jie Xiao 說：“解決富鎳穩定性的問題對電池制造商有極大的吸引力，也對電動汽車的發展會有巨大的推動作用。”
Yujing Bi 是 Jie Xiao 研究組的一員，也是該論文的第一作者，他在今年一月就發表過用生物組織結構的厚保護層可以實現富鎳層狀氧化物正極高度穩定的文章。針對單晶合成難點，他表示：“富鎳正極在高溫下的結構穩定性差，因此，較高的鎳含量正極需要較低的合成溫度，這與生長單晶所需的高溫且費時的煅燒過程相反。”他還稱：“單晶的合成本身就有很大挑戰。”

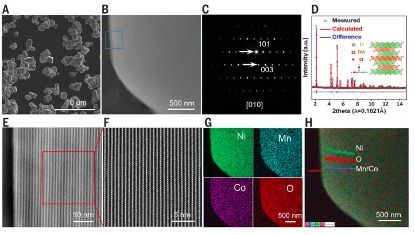

圖 | 單晶表征
放電過程富鎳正極材料微裂紋消失
目前，鎳、錳和鈷的多晶正極材料已用于高級鋰電池，但是這些材料在高壓下易破裂。裂紋則會導致鋰電池副反應增加和循環壽命降低。Bi 等人使用高性能單晶樣品LiNi0.76Mn0.14Co0.1O2(NMC76)作為模型材料，來觀察不同電壓下富鎳正極的變化。
觀察中發現，在 2.7 至 4.2 V 的低壓條件下單晶沒有變化，在 4.3 V 時的高壓條件下，經過 200 個循環后，晶體表面會看到一些滑動線，而在 4.4 V 的更高壓情況下，則會沿（003）平面可觀察到斷裂力學中的II型裂紋。

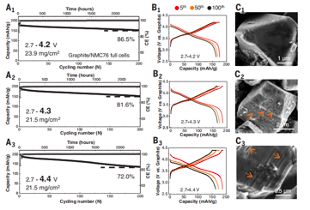

圖 | 循環穩定測試后 LiNi0.76Mn0.14Co0.1O2 單晶的電化學性能和SEM圖像
研究團隊將 NMC76 單晶的截止電壓提高到 4.8V ，以期觀察更高壓下單晶的變化情況。對于觀察結果，Bi 表示，幾乎所有帶電的單晶中都存在切片痕跡和微裂紋，有的輕微變形。這可能是因為每一層的滑動同樣有可能朝對稱的等效方向移動。
而本次研究最重大的發現是，在放電后幾乎消除了所有微裂紋的痕跡。大多數單晶都恢復了其原始形態，連變形的單晶內滑層幾乎完全滑回到其原始位置。

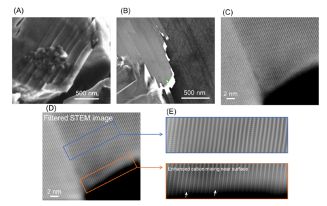

圖 | 在充電狀態下120次循環后，單晶 NMC76 的 STEM 圖像
圖 | 放電狀態下 120 次循環后單晶 NMC76 的 STEM 圖像
單晶的尺寸保持在3.5微米以下同樣可以避免裂紋
除了放電過程，還有什么方法可以避免裂紋產生？是否與單晶尺寸有關？研究團隊用各向同性擴散引起的應力模型，來預測裂紋是否可以在單晶內部穩定，他們將脫鋰過程中顆粒內部應變能與斷裂能的比較，去作為評價單晶 NMC76 臨界尺寸的標準。

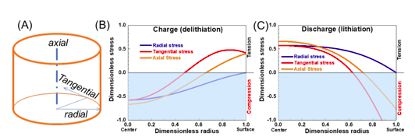

圖 | 模擬的圓柱擴散誘導應力模型

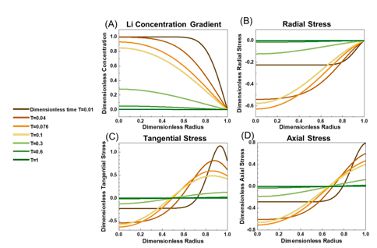

圖 | 脫鋰過程中Li濃度和應力的時間演化
實驗結果得出了重要結論，單晶的臨界尺寸的下限估計為 3.5 微米，低于該值時，可以認為顆粒內部的裂紋穩定。“我們的發現提供了一些策略來穩定單晶富鎳NMC。” Jie Xiao 說，“可以通過減小晶體尺寸至 3.5mm 以下，通過修改結構對稱性吸收累積的應變能，或者簡單地優化電荷深度而不犧牲很多可逆容量。”
事實上，單晶相對于多晶，能較少地受到周圍環境影響，特別是富鎳正極可提供高功率和穩定性。但是隨著電池的循環使用，正極結構可能會被破壞，而此次研究人員發現的避免裂紋的方法，有望為下一代鋰離子電池帶來希望。
(責任編輯：子蕊)
免責聲明：本文僅代表作者個人觀點，與中國電池聯盟無關。其原創性以及文中陳述文字和內容未經本網證實，對本文以及其中全部或者部分內容、文字的真實性、完整性、及時性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實相關內容。
凡本網注明 “來源：XXX（非中國電池聯盟）”的作品，均轉載自其它媒體，轉載目的在于傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責。
如因作品內容、版權和其它問題需要同本網聯系的，請在一周內進行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@www.astra-soft.com
凡本網注明 “來源：XXX（非中國電池聯盟）”的作品，均轉載自其它媒體，轉載目的在于傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責。
如因作品內容、版權和其它問題需要同本網聯系的，請在一周內進行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@www.astra-soft.com
猜你喜歡
-
中美研究人員探討鈷在電池中起到的作用 以開發更有效的無鈷正極
2021-03-27 15:38 -
韓國開發無鈷正極材料 經過500次循環保持83%的容量
2021-03-11 08:40 -
Nano One推出ESG友好型技術 可用于生產電池正極
2021-03-04 22:16 -
研究人員研發合成聚合物電池正極材料 可用于快充電池
2021-01-26 09:04 -
四元高鎳NCMA正極的失效分析
2021-01-25 08:33 -
干法工藝制備NCM111電極
2020-12-25 10:14 -
ORNL開發新型無鈷正極 有望提高鋰離子電池能量密度
2020-12-23 09:45 -
研究人員開發緩解正極降解的策略 提升鋰離子電池性能
2020-12-01 08:49 -
研究探討高鎳正極儲存條件 以提供最佳電池性能
2020-11-24 09:07 -
研究發現富鋰NMC材料電壓滯后原因 對未來開發電池正極產生巨大影響
2020-09-26 14:41
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
專題
相關新聞
-
中美研究人員探討鈷在電池中起到的作用 以開發更有效的無鈷正極
2021-03-27 15:38 -
韓國開發無鈷正極材料 經過500次循環保持83%的容量
2021-03-11 08:40 -
Nano One推出ESG友好型技術 可用于生產電池正極
2021-03-04 22:16 -
研究人員研發合成聚合物電池正極材料 可用于快充電池
2021-01-26 09:04 -
四元高鎳NCMA正極的失效分析
2021-01-25 08:33 -
干法工藝制備NCM111電極
2020-12-25 10:14 -
ORNL開發新型無鈷正極 有望提高鋰離子電池能量密度
2020-12-23 09:45 -
研究人員開發緩解正極降解的策略 提升鋰離子電池性能
2020-12-01 08:49
本月熱點
-
2020年鋰電池行業研究報告
2021-05-11 11:24 -
突發｜深圳一鋰電企業停止經營、解散員工！
2021-05-11 10:02 -
4月我國動力電池裝車量同比上升134.0%
2021-05-13 08:26 -
如何看待Pack內鐵鋰和三元混用
2021-06-01 09:25 -
可充電中性鋅空氣電池：進展，挑戰和未來
2021-05-19 10:59 -
揭開贛鋒鋰業的家底
2021-06-03 09:46 -
“電池荒”來襲，生產純電動汽車的車企要被卡脖子了？
2021-06-01 21:22 -
關于征集《鋰離子電池用連續式真空干燥系統技術規范》等兩項行業標準的函）征求意見程序
2021-05-31 22:53
企業微信號
微信公眾號
