鋰硫 (Li-S) 電池商業應用的主要障礙在于充放電時體積變化巨大，硫和相關硫化物的導電性差，以及多硫化鋰的穿梭效應導致硫負載不足(LiPS)。

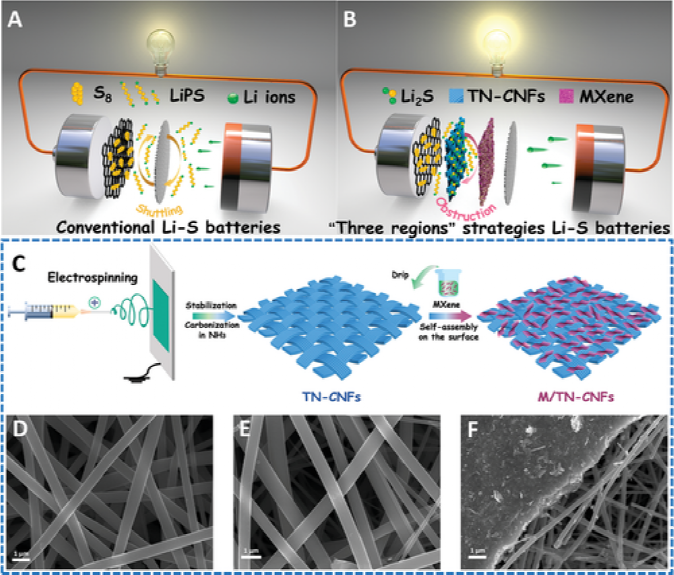

近日，鄭州大學Bing Ding, Guosheng Shao和東華大學的Peng Zhang等人在Advanced Functional Materials期刊上發表文章，提出了一種通用的“三區域”配置方法，包括：區域 I（硫源區域）、區域 II（LiPS 電催化區域）和區域 III（多功能屏蔽），用于高面積容量的 Li-S 電池。


【本文要點】

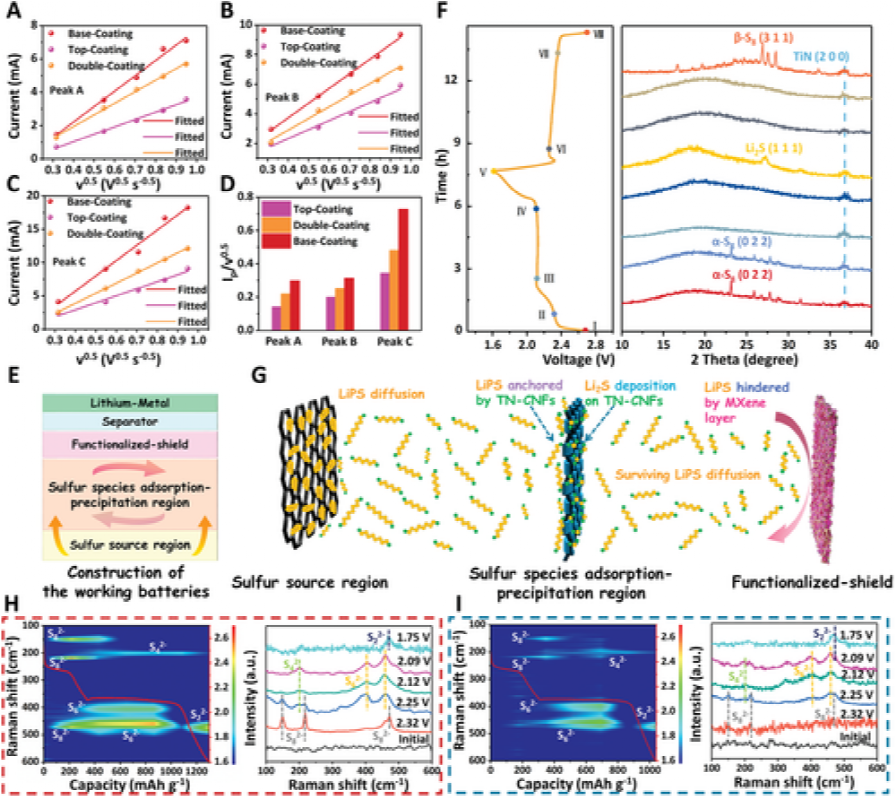

要點1、通過密度泛函理論理論模擬和一系列原位實驗方法，進一步證實了基于 Sabatier 原理的 Region II 和 Region III 競爭關系的構型機制。

要點2、與傳統的機械混合電極結構相比，有序集成的“三區”結構能夠有效地防止 LiPS 穿梭，在 10.7 mg cm^-2 的硫負載下提供高重量能量密度。

要點3、 軟包電池在硫負載量為 108 mg 時可實現 148.15 mAh 的高容量，遠遠高于大多數以前的電池和軟包 Li-S 電池。

此外，令人印象深刻的是，在彎曲甚至部分損壞的情況下，軟包電池仍然可以正常工作，顯示出相當大的安全性。

Hou, R., Zhang, S., Zhang, Y., Li, N., Wang, S., Ding, B., Shao, G., Zhang, P., A “Three-Region” Configuration for Enhanced Electrochemical Kinetics and High-Areal Capacity Lithium–Sulfur Batteries. Adv. Funct. Mater. 2022, https://doi.org/10.1002/adfm.202200302
